商品紹介

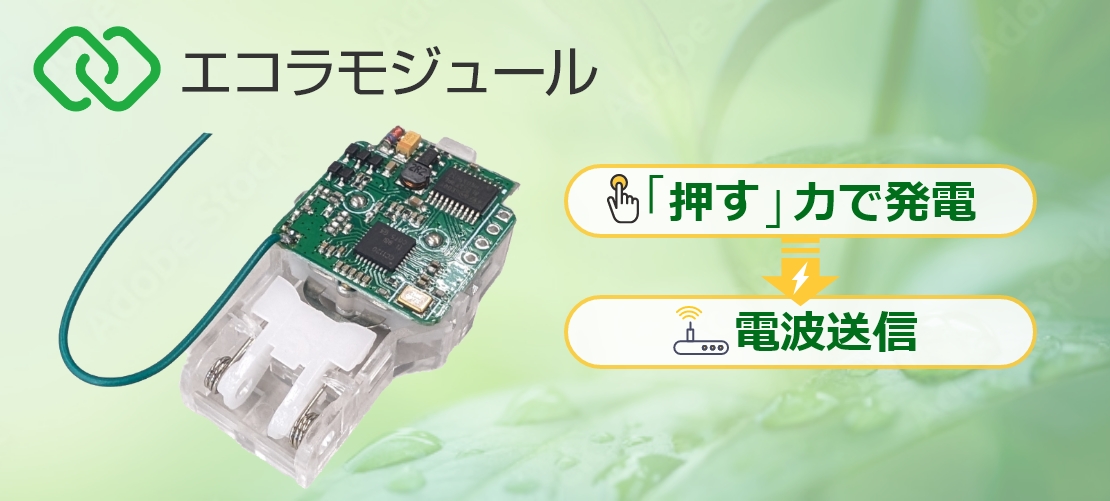

“押す”力で自己発電し、無線で信号を飛ばす

エコラモジュールは押す力で自己発電し、無線送信します。
小型モジュールの為、新製品への組込みや発電の仕組みを理解する為の教育資材としての活用。または、電池レス送信を試してみたい方に最適な製品です。

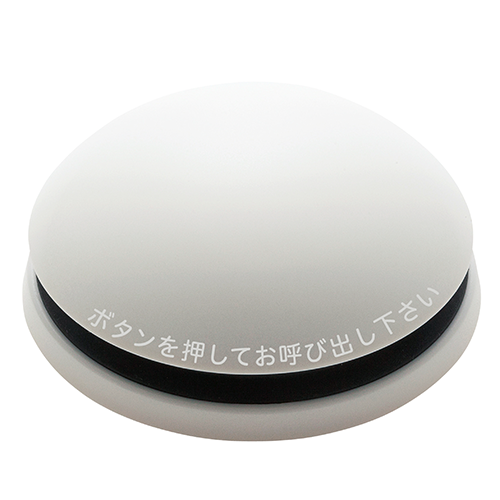

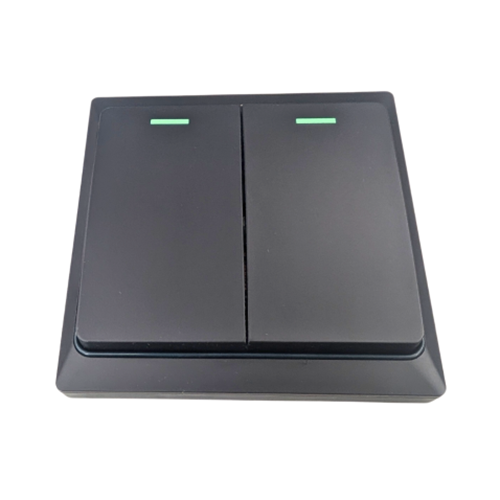

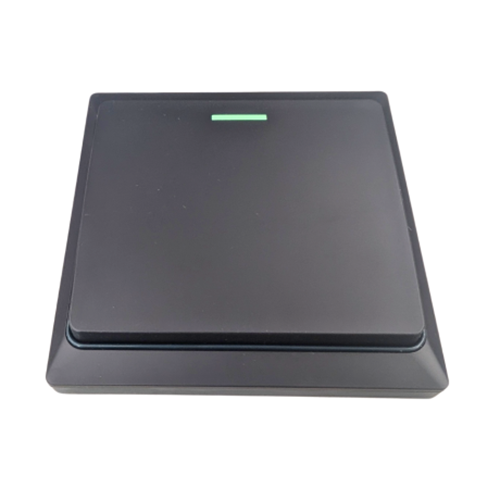

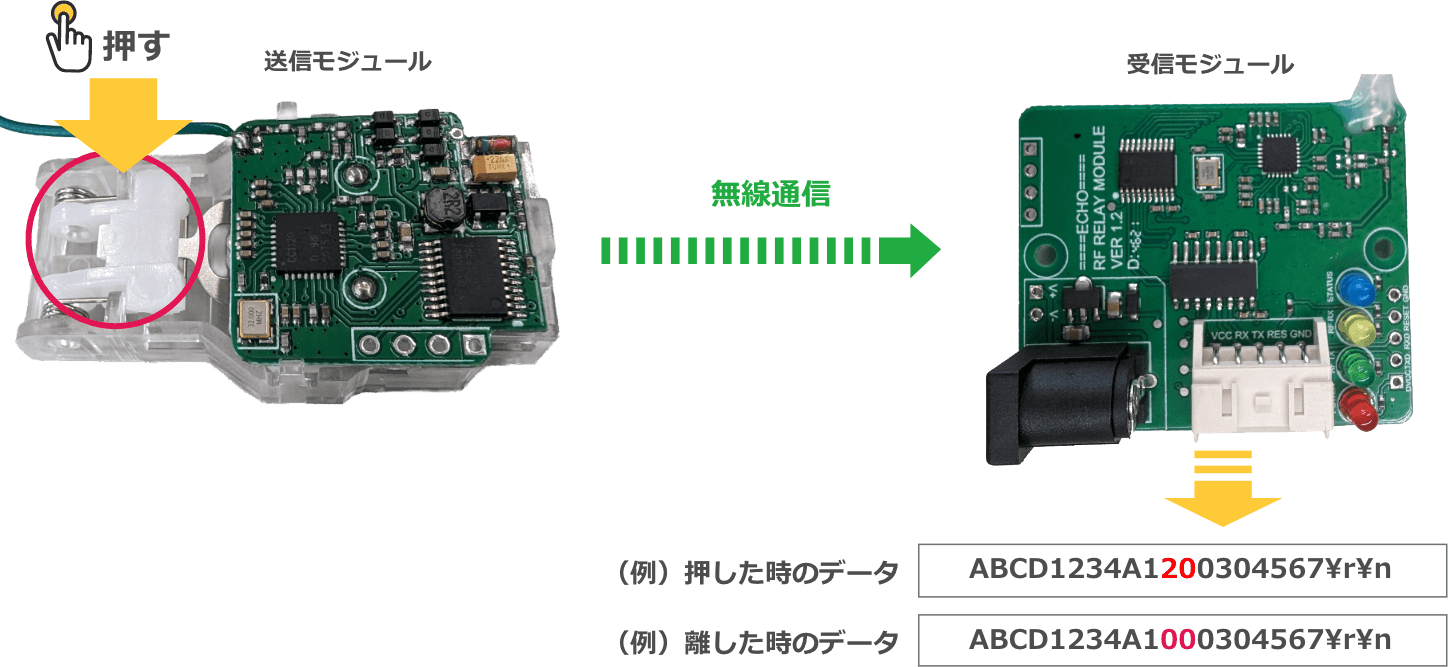

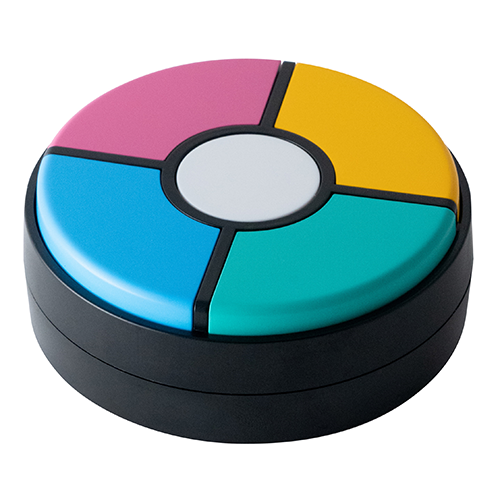

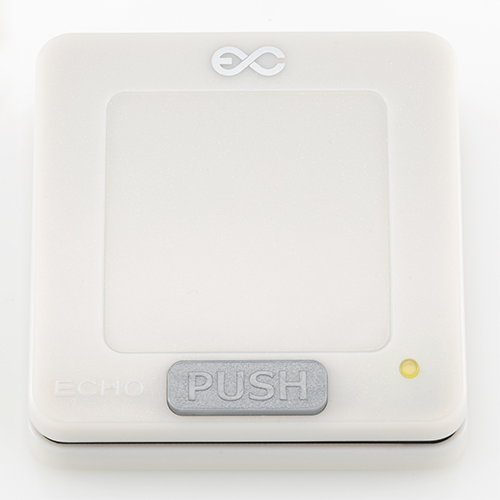

動作例

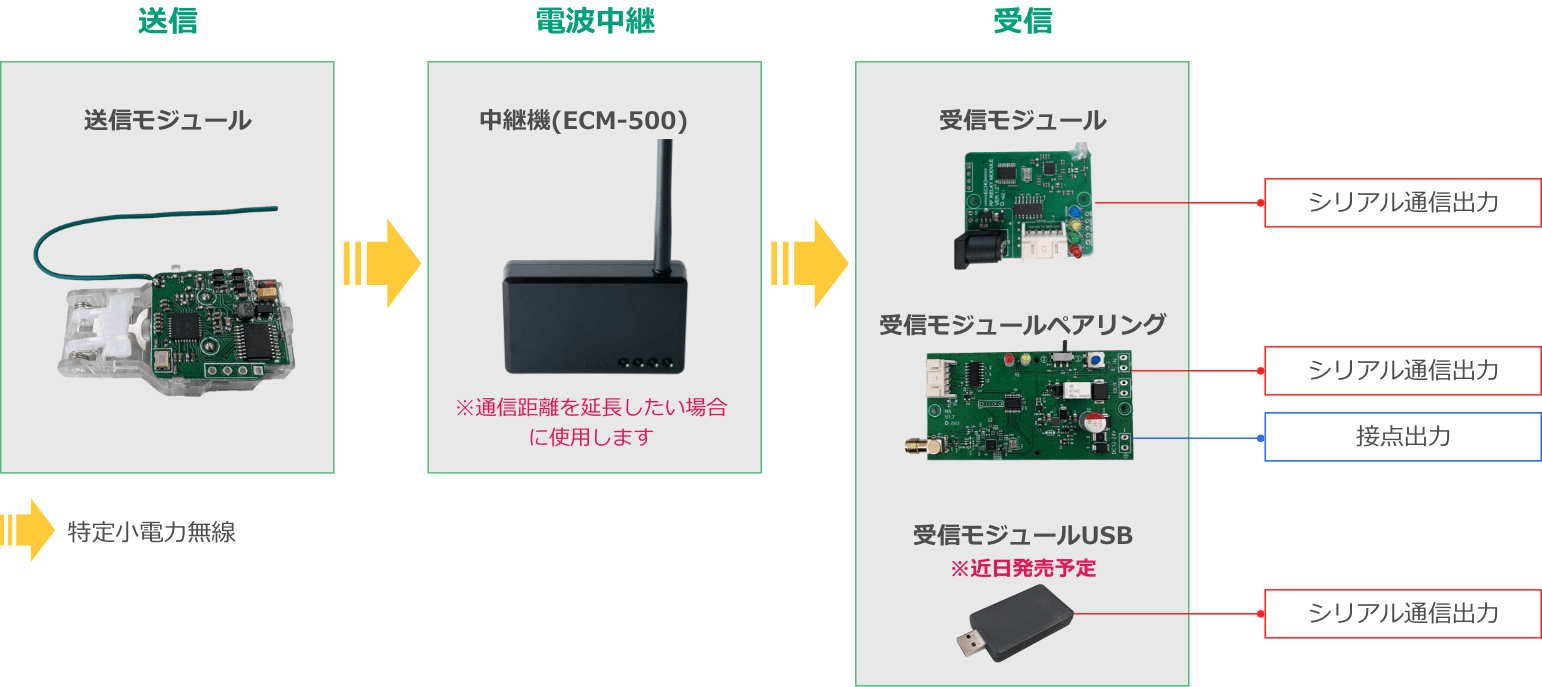

機器構成

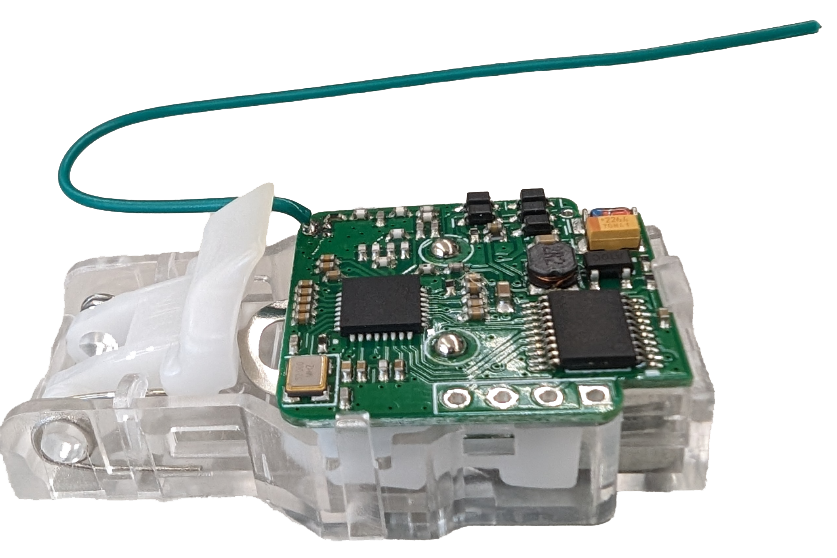

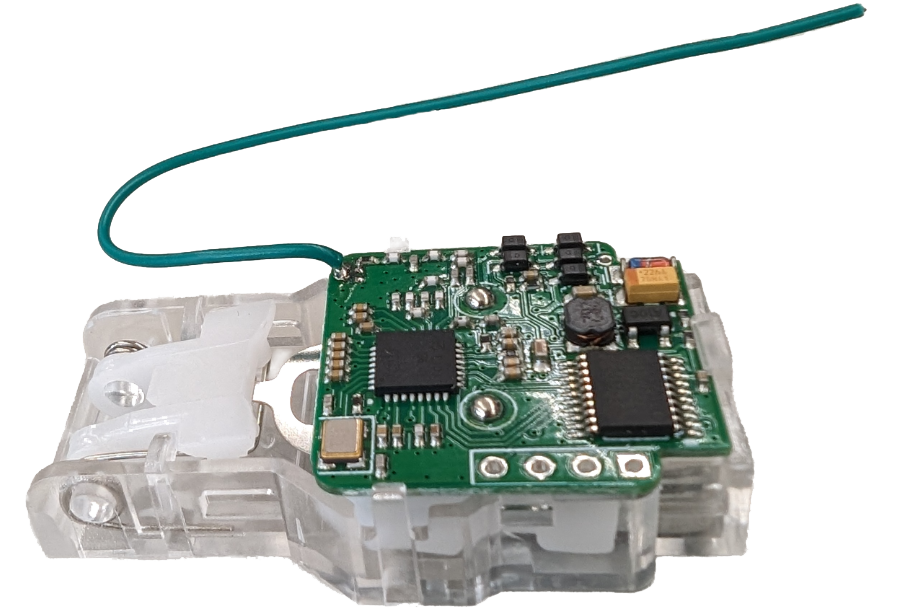

送信モジュール仕様

※電波認証取得済み(認証番号:003-240085)

品番 ECM-200
電源 電磁誘導式自己発電
送信周波数 928.85MHz
送信可能距離 約80m(見通し距離)
使用可能周囲温度 -10℃~40℃
サイズ 24.0mm(W)×43.8mm(H)×10.75mm(D)
アンテナ リード線タイプ
最低押圧 約10N
重量 約15g
保証 1年

低押圧タイプ

品番 ECM-201
電源 電磁誘導式自己発電
送信周波数 928.85MHz
送信可能距離 約80m(見通し距離)
使用可能周囲温度 -10℃~40℃
サイズ 24.0mm(W)×43.8mm(H)×15.0mm(D)
アンテナ リード線タイプ
最低押圧 約7.5N
重量 約15g
保証 1年

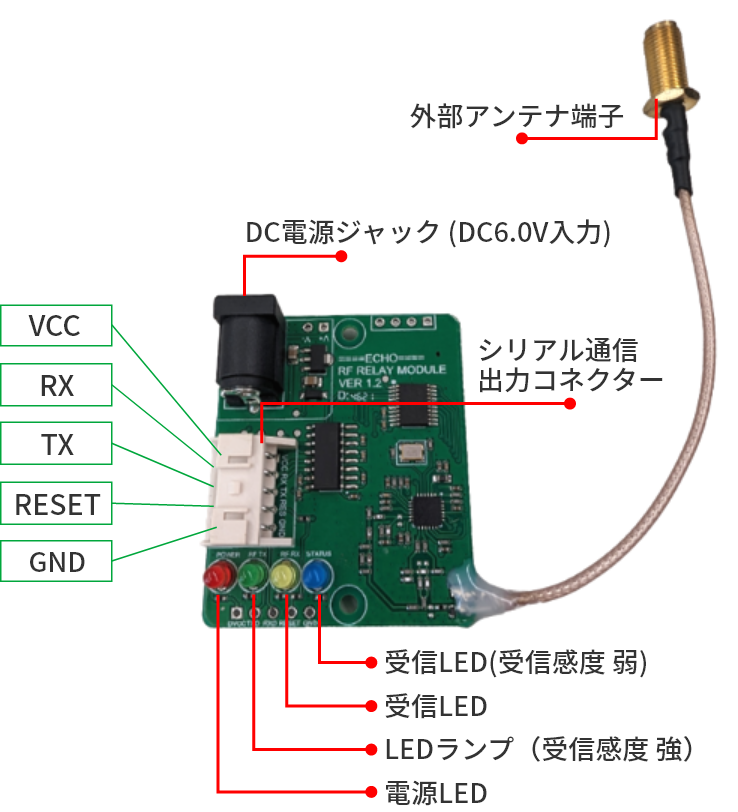

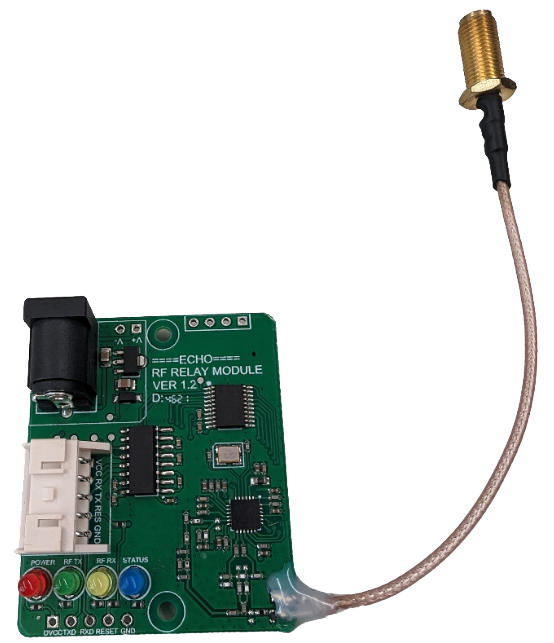

受信モジュール仕様

品番 ECM-100
電源 DC6.0V
受信周波数 928.85MHz
受信可能距離 約80m(見通し距離)
※外部アンテナ取付時
使用可能周囲温度 -10℃~40℃
サイズ 38.0mm(W)×46.0mm(H)×15.0mm(D)
※アンテナ端子除く
アンテナ 外部アンテナ接続端子
重量 約15g
保証 1年

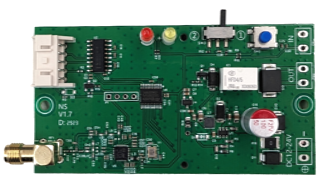

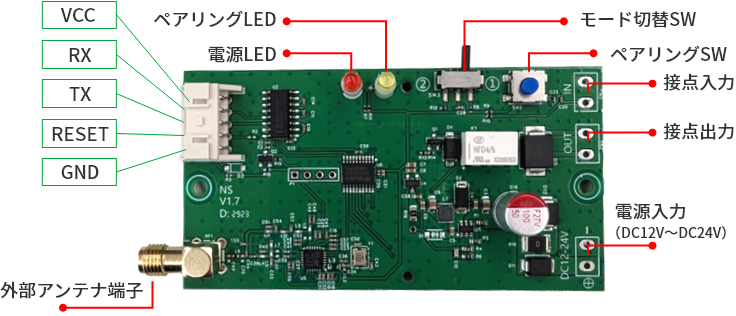

受信モジュールペアリング仕様

品番 ECM-101
電源 DC12V~DC24V
受信周波数 928.85MHz
受信可能距離 約80m(見通し距離)
※外部アンテナ取付時
使用可能周囲温度 -10℃~40℃
サイズ 48.0mm(W)×91.0mm(H)×13.5mm(D)
アンテナ 外部アンテナ接続端子
重量 約25g
保証 1年

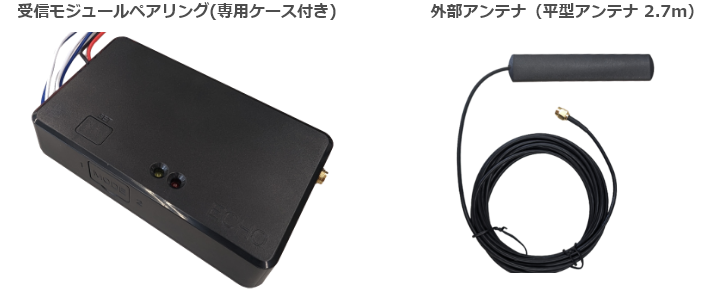

専用ケース付きもご用意があります
(電源線・接点線取付済み + 外部アンテナ付き)

受信モジュールUSB仕様

※近日発売予定です。お問い合わせください。

品番 ECM-102
電源 USB電源 DC5.0V
受信周波数 928.85MHz
受信可能距離 約30m(見通し距離)
使用可能周囲温度 -10℃~40℃
サイズ 32.5mm(W)×66.0mm(H)×10.0mm(D)
アンテナ 内部アンテナ内蔵
重量 約15g
保証 1年

  • 受信モジュールUSBの電源は接続先の機器から電源供給するため 外部電源不要
  • 送信モジュールの固有ID等をUSB経由でシリアル通信出力
  • 電池レス送信システムを利用したアプリケーション製作に最適です

電池レス送受信セット

電池レス送信をすぐにお試しいただけるセットです

価格(税抜):¥11,000
セット内容
品名 写真 備考
送信モジュール 送信モジュール 押す力で発電→電波送信可能な送信機です
受信モジュール 受信モジュール 送信モジュールからの電波を受信し、
シリアル通信で送信モジュールのID等を出力します
ACアダプター ACアダプター 受信モジュールの電源用アダプターです
外部アンテナ 外部アンテナ 受信モジュールが電波を受信するためのアンテナです
通信コネクター 通信コネクター 受信モジュールのシリアル通信出力を
外部機器に伝達するためのコネクターです
※TX、GND線付き

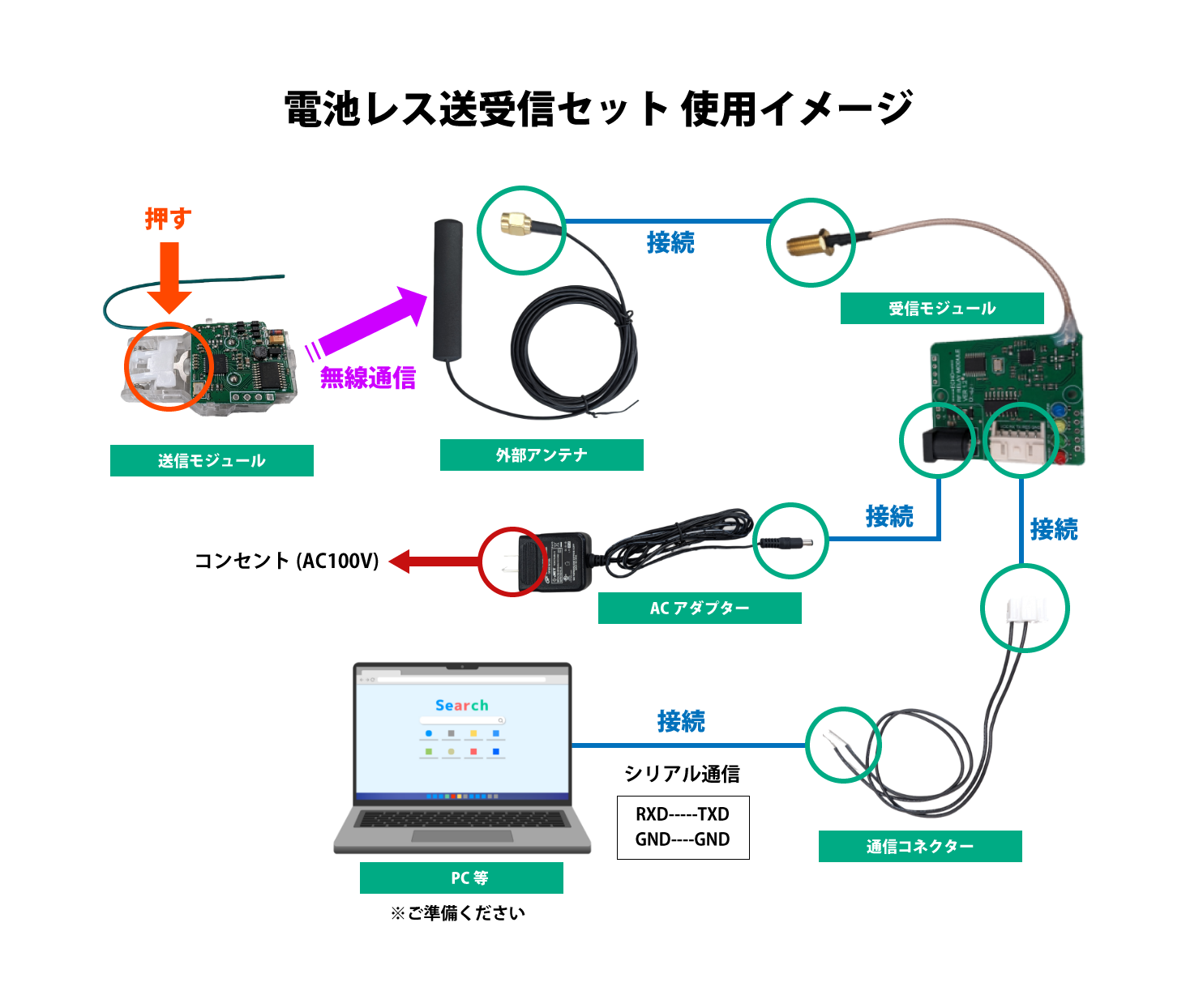

使用イメージ

価格

※価格は1台当たりの単価です。

品名 型番 価格(税抜)
送信モジュール ECM-200 ¥2,800
送信モジュール 低押圧タイプ ECM-201 ¥2,800
受信モジュール ECM-100 ¥4,500
受信モジュールペアリング ECM-101 ¥9,800
受信モジュールペアリング(専用ケース付き) ECM-101C ¥12,000
受信モジュールUSB ECM-102 近日発売予定
お問い合わせください)
外部アンテナ(平型アンテナ 2.7m) ECM-ANT-001 ¥1,600
受信基板(シリアル出力)用 ACアダプター ECM-AP-001 ¥2,000

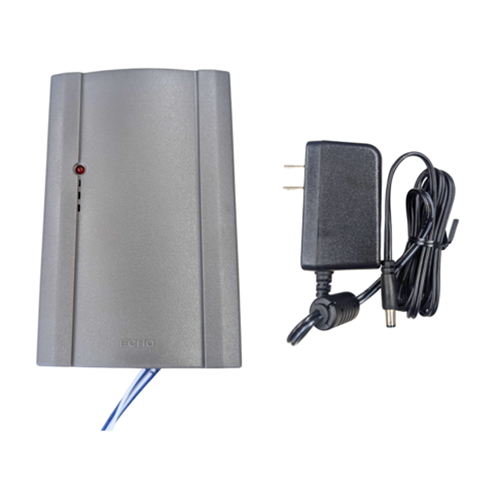

中継機(ACアダプター付) ECM-500 ¥9,000
